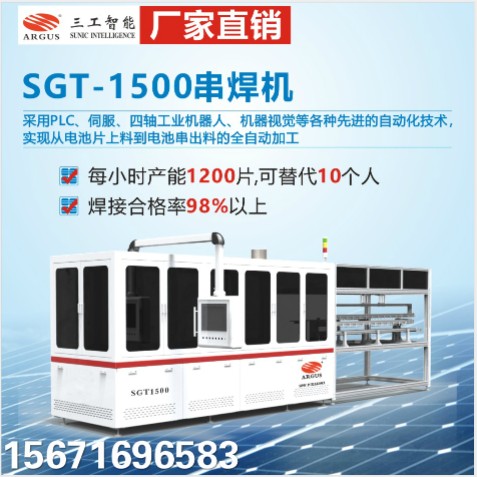

SGT-1500串焊机
产品优势
◆电机驱动导轨电池片定位。
◆高速电缸电池片分类搬运及定位。
◆助焊剂精确、定量喷涂。
◆独创柔性压持焊带机构。
◆红外加热，分段焊接；焊接温度及功率闭环控制，温度爬升平缓、热冲击小，有效减小电池片碎片率。
◆该设备焊接（52—156）x156 电池片，可实现单晶片多形式焊接。
◆满足单晶电池片（最小1/3）倒角分别朝前、朝后和直角中间焊接。
技术参数
|
型号规格 |
SGT-1500 |
|
电池片尺寸 |
156.75x156.75、156×（52-156）mm |
|
电池片厚度 |
0.16-0.3mm |
|
栅线数量 |
5栅、6栅（夹具切换，根据客户要求定制） |
|
焊带、栅线重合度偏差 |
≤±0.1mm |
|
最大串焊长度 |
2000mm |
|
焊带规格 |
厚度0.15-0.3，宽度0.9-2mm（根据客户要求定制） |
|
上助焊剂方式 |
浸泡 |
|
焊接方式 |
红外加热 |
|
碎片率 |
≤1‰（正A级片） |
|
功耗 |
13KW |
|
输入电压 |
AC380V（3相5线），50-60Hz
|
|
输入压缩空气压力 |
0.6-0.8MPa |
|
输入压缩空气流量 |
350L/min |
|
尺寸 |
6000×1300×2110mm |
|
净量 |
2000kg |
