高效产出率的台式系统

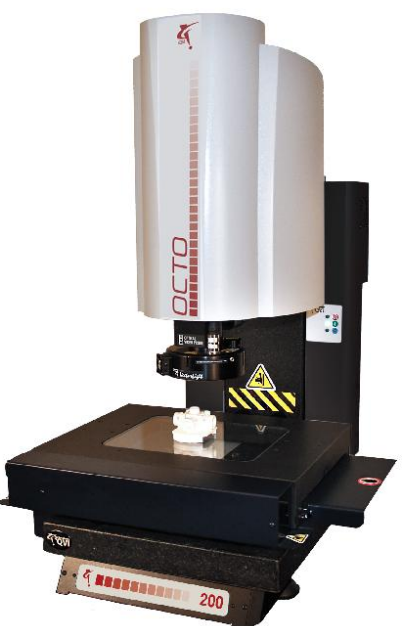

QVI OCTO 是一款高性能的尺寸测量系统

QVI OCTO 有三种型号可供选择，以便满

足您的测量需求.

QVI OCTO属于全自动系统 ，带有自动化精密XYZ平台 ，自动变焦光学和高分辨率数码彩色相机

Measure-X 计量软件既可以满足简单的测量也可以实现全自动程序测量

测量行程   (毫米)

200*150*150

300*150*150

300*300*150

软件使测量更简单

QVI  Measure -X 软件使工件测量变得更加容易

®

也更加容易创建自动测量程序. 特征寻边也使在可视窗口测量任何特征变得更加容易。

如果有 CAD 文件, 只需下载DXF，就可以让Measure -X 创建测量程序。

自动Correlate ™可以在无夹具的情况下测量工件

特征 &优势

坚固的花岗岩基座 &柱形固定部位

精密 XYZ 工作台

3-轴 手柄运动控制

0.5 微米分辨率（ XY&Z）

兆像素数码彩色相机a

LED 背光和同轴面光

高密度 LED 环形光

先进的图像处理功能

自动 3-轴测量

X-Y平台 X,Y，微步进马达驱动；Z,直流伺服马达驱动；操纵杆(X,Y，Z,变焦).

推荐负载

20 kg （ 200 和 250 型号）

25 kg （300 型号）

光栅尺分辨率(XYZ)0.5µm (0.00002”)可选配光栅尺分辨率 (XYZ) 0.1 µm (0.000004”)

光学数码相机 结合自动化变焦镜, （标配）VectorLight™

相机兆像素数码彩色相机 视场 9.1 毫米低倍率. 到 0.6 毫米高倍率. (对角线)

可选辅助镜头 0.5x, 0.75x, 1.5x, 2.0x

放大倍率（24”  LCD 显示器） 24X to 370X   屏幕数码/光学放大倍率 ， 标准完整特征MX排列

12X to 1470X屏幕数码/光学放大倍率,可选附加镜头和双显示器用户界面

照明 LED VectorLight (6环, 7扇区), LED 背光, LED面光 (成直角), 可选完整LED VectorLight (6环, 8扇区)

控制器 Windows  PC

软件 QVI Measure-X  .可选配的MeasureFit  Plus,SmartReport  ，QC-CALC™ ,CAD界面,以及SmartFeature  软件FDA相关环境计量软件

环境20° ± 1° C (Rated),  15° - 30° C (安全操作)

电源 100-240 VAC, 50/60Hz, 1Ø, 500 W

混合选项 手动或自动 旋转分度器,脚踏开关,防尘罩, 工作台校准块

测量精度 XY*  E2 = (2.5 + 4L/1000) µm (SprintMVP 200) E2 = (2.5 + 6L/1000) µm (SprintMVP 250, 300)  Z** E1 = (3.8  + 8L/1000) µm (所有型号)
